矿用变压器系列产品 矿用变压器系列产品

630KVA及以上矿用隔爆型干式变压器

发布者:admin     作者:    来源:   发布时间:2017-03-01 10:49:45

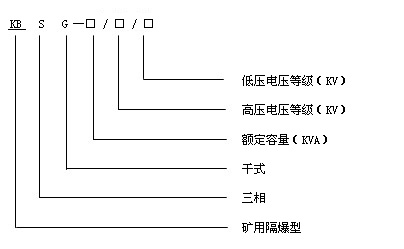

一、产品型号及含义

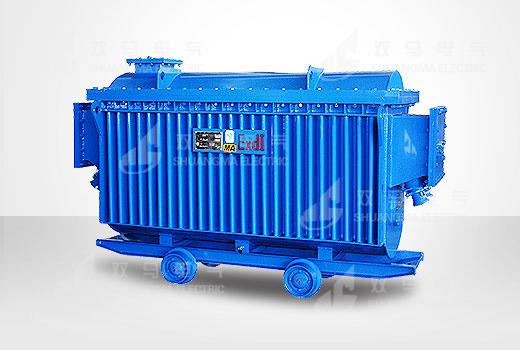

二、产品图片




三、功能特点

    KBSG-100/106)~KBSG-3150/106)矿用隔爆型干式变压器技术参数均符合GB8286-2005《矿用隔爆型移动变电站》要求,具有性能稳定、能耗低、效率高等特点,属低耗节能系列产品。

四、使用条件

    a.海拔不超过1000m;

    b.环境温度:最高气温 +40℃; 最高日平均气温 +30℃; 最高年平均气温 +20℃; 最低气温 -5℃;

    c.空气相对湿度不超过95%(+25℃时);

    d.在有甲烷混合气体和煤尘,且有爆炸危险的矿井中;

    e.无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境;

    f.无腐蚀金属和破坏绝缘的气体和蒸气;

    g.无滴水的地方; h.电源电压的波形近似于正弦波;

    i.三相电源电压的波形近似对称。



五、应用范围

     矿用隔爆型干式变压器用在有甲烷混合气体和煤尘且有爆炸危险的矿井中,作为矿井下泵站、运输机、采掘机等用电设备的供变电设备。适用于煤矿、有色金属矿、隧道工程等特殊场所。

六、产品结构及特点

     我公司生产的矿用隔爆型移动变电站和矿用隔爆型干式变压器高压分别为6kV和10kV两种电压等级,变压器容量从100kVA到3150kVA共有32种容量等级,40多个产品规格。

(1)优质的原材料:

        22.jpg    23.jpg    24.jpg    25.jpg

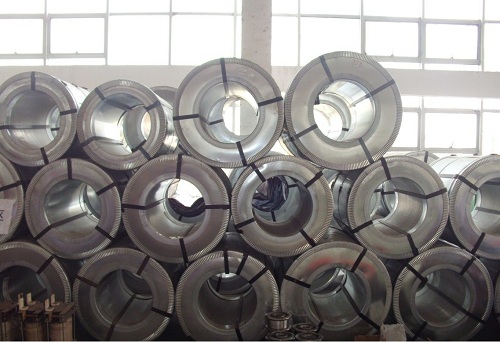

      30Q130冷轧取向硅钢片      优质无氧铜杆        美国NOMEX-410纸      硅橡胶电缆线

 (2)先进的加工工艺:

    在加工工艺上严格按照工艺文件要求加工生产,同时又不断地引进先进的新工艺、新技术、新材料,提高产品各项性能和质量。

Ø    在箱壳加工制造时,严格按图纸和工艺施工,焊接加工后进行时效处理,消除内应力;每台箱壳都必须通过1Mpa的静态压力(水压)试验,合格后方可转入下道工序。

Ø    变压器铁心采用多级步进式全斜接缝叠片结构,并且不冲孔,上下铁轭用拉螺杆、拉带紧固,结构紧凑、可靠。有效降低了空载损耗和空载电流。

Ø    高、低压线圈采用同模绕制,高低压之间用厚度为0.5的H级绝缘板围成一定厚度的绝缘筒;整个线圈端部非常平整、高、低压线圈之间气道分布均匀、结构坚固、出头整齐、套装方便。

Ø    采用真空压力浸漆,浸两遍漆(1.预烘120℃:12小时以上,第一遍浸漆烘烤165℃:10小时以上,第二遍浸漆烘烤165℃:8小时以上。(注:一般厂家只浸一次漆)。严格保证线圈的电气性能和机械强度。

Ø    线圈导线用优质无氧铜杆采用国内先进的铜线挤压设备,一次加工成型,不但使线材内部结构更加紧凑,而且外表接触面均匀、光滑;既增强了线材的导电性能,又避免了因线材本身粗糙而损伤绝缘层。

Ø   导线绝缘材料选用NOMEX-410纸,在自动包扎机上一次包扎成型。NOMEX-410纸与空气介电常数非常接近,线圈周围电场均匀、局放小,保证产品的性能。

(3)合理的设计:

Ø    变压器箱壳两侧设计为波纹钢板,上下顶设计为圆弧钢板,使箱壳具有足够的机械强度,而且散热条件好。在低压出线盒侧下部设有一个手孔盖,切断电源后打开手孔盖,可以方便的进行y、d变换,在高压出线盒上侧设有接线盒,切断电源后打开接线盒盖,可以调整高压分接电压。

Ø    箱壳的底部拖撬上设有小车,装置轨距为600毫米或900毫米。

Ø    干式变压器内部设有高低压连锁线及温度控制线分别与高、低压开关连接,温度控制根据用户要求可采用PT100铂电阻或JW2-125F温度继电器,安装于变压器线圈上部,可测量干式变压器内部温度,当干式变压器内部温度过高时可发出超温信号。

Ø    我公司还可以根据用户的特殊需要进行产品设计。我们已经根据用户需要新开发了多种型号的三圈、双圈矿用隔爆型负荷中心。所配开关除国内生产的还有英国阿兰维斯特高压开关、法国赛特高低压组合开关、博太克低压负荷中心组合开关。该系列产品进一步满足井下大功率设备的用电需求,产品质量可靠运行安全。

产品参数











6KV矿用隔爆型干式变压器参数:

容量
(KVA)

高压电压(V)

低压电压(V)

联接组标号

空载损耗
(W)

负载损耗
(W)

短路阻抗
(%)

空载电流
(%)

绝缘
等级

630

6000±5%

1200/693

Yy0(d11)

1800

3680

4

1.5

H

800

6000±5%

1200/693;3450

Yy0(d11),Yyn0

2050

4500

4

1

H

1000

6000±5%

1200/693;3450

Yy0(d11),Yyn0

2350

5400

4

1

H

1250

6000±5%

1200;3450

Yy0,Yyn0

2750

6500

4

1

H

1600

6000±5%

1200;3450

Yy0,Yyn0

3350

8000

4

0.8

H

2000

6000±5%

1200;3450

Yyn0

3800

9500

4.5

0.6

H

2500

6000±5%

3450

Yyn0

4500

10600

5

0.6

H

3150

6000±5%

3450

Yyn0

5300

12500

5.5

0.6

C



10KV矿用隔爆型干式变压器参数:

容量
(KVA)

高压电压(V)

低压电压(V)

联接组标号

空载损耗
(W)

负载损耗
(W)

短路阻抗
(%)

空载电流
(%)

绝缘
等级

630

10000±5%

1200/693

Yy0(d11)

2000

4100

4

1.5

H

800

10000±5%

1200/693;3450

Yy0(d11),Yyn0

2300

5100

4

1.2

H

1000

10000±5%

1200/693;3450

Yy0(d11),Yyn0

2600

6100

4.5

1.2

H

1250

10000±5%

1200;3450

Yy0,Yyn0

3100

7400

4.5

1

H

1600

10000±5%

1200;3450

Yy0,Yyn0

3800

8500

5

1

H

2000

10000±5%

3450

Yyn0

4500

9700

5

0.7

H

2500

10000±5%

3450

Dyn11

5200

10800

5.5

0.7

C

3150

10000±5%

3450

Dyn11

6100

12800

5.5

0.7

C
