ZBC矿用隔爆型可控硅充电机

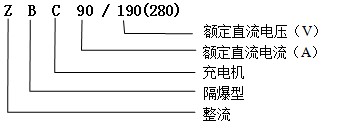

一、产品型号及含义：

    e)  在无足以腐蚀金属和破坏绝缘的气体及蒸汽的环境中；

二、应用范围

    本ZBC90/190（280）矿用隔爆型可控硅充电机主要为蓄电池式牵引电机车的蓄电池电源充电。用于有爆炸危险性气体（甲烷）及煤尘但无足以腐蚀金属和破坏绝缘的蒸气气体的环境中，为可调输出电压、电流充电机。充电机在结构方面采用圆筒式结构，具有体积小，重量轻，移动、检修方便等特点 ；同时该充电机还具有输出平稳并设置有相短路保护、断相保护和过流保护。

三、结构特征

    本充电机为矿用隔爆型，其结构强度与隔爆结合面长度、间隙、粗糙度以及漏电距离、电气间隙，均符合GB3836.1-2000《爆炸型气体环境用电气设备 通用要求》以及GB3836.2《爆炸型气体环境用电气设备 隔爆型设备“d”》的有关规定。
    充电机采用圆筒式结构，具有体积小，重量轻，移动、检修方便等特点，它由三个隔爆腔组成：顶部为控制箱，仪表、灯和控制板等工作中不耐热的元件装在里面；圆形主腔内装有整流变压器、电抗器、可控硅整流元件、过流保护元件等；侧面接线盒中装有输入、输出接线端子。

四、产品证书

                                                                  安标编号：MAI040025/MAI050366

                      安标编号：MAI110419/MAI110420

                              可在安标国家矿用产品安全标志中心查询（www.aqbz.org）

五、产品图片

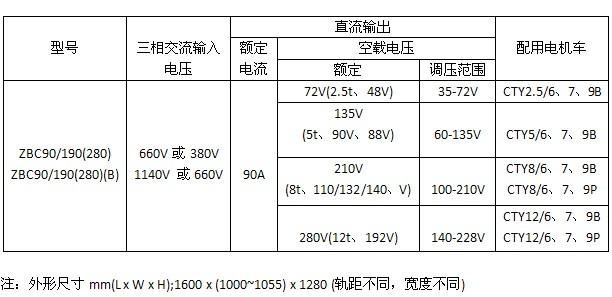

六、产品参数
